Injap Rama-rama Pneumatik

Pengeluar dan Pembekal Penggerak Elektrik Utama Anda di China!
1. Pasukan Profesional

Kami bukan sahaja mempunyai pasukan jualan yang muda & bersemangat sedia 24/7 untuk melayani anda, tetapi juga pasukan teknikal yang berpengalaman untuk membantu anda menyelesaikan sebarang cabaran teknikal dalam Penyelesaian Automasi Injap.

2. Peralatan Lanjutan

Kami mempunyai Pusat pemesinan CNC berketepatan tinggi dan 6 barisan produk untuk memastikan kestabilan dan kebolehpercayaan kualiti produk.

3. Pengalaman yang Kaya

Bengkel kami adalah ruang kerja yang cekap dan teratur, dilengkapi dengan peralatan moden dan juruteknik mahir. Penyelenggaraan dan penyelenggaraan peralatan tetap dijalankan untuk memastikan proses pengeluaran lancar.

4. Produk Diperakui CE/SIL/ATEX/EAC

Kami memastikan kualiti produk yang cemerlang melalui kawalan kualiti yang ketat, bahan berkualiti tinggi dan proses pembuatan, serta tumpuan kepada keperluan pelanggan.

Rumah 12 Halaman terakhir 1/2

Apakah Injap Rama-rama Pneumatik?





Injap rama-rama pneumatik ialah injap kawalan yang menggunakan udara termampat atau tekanan gas untuk mengawal aliran gas atau cecair. Ia adalah sejenis injap suku pusingan yang dinamakan sempena cakera berbentuk rama-ramanya. Cakera berputar pada paksi untuk membuka atau menutup injap.



Prinsip Kerja Injap Rama-rama Pneumatik



Ia terdiri daripada sambungan penggerak pneumatik dan injap rama-rama. Injap rama-rama pneumatik memacu penggerak untuk memacu plat rama-rama bulat untuk melakukan pergerakan putaran 90 darjah melalui udara termampat ke dalam penggerak pneumatik, supaya boleh digunakan sebagai suis saluran paip dan peraturan aliran.



Kelebihan Utama Injap Rama-rama Pneumatik

Pneumatic Three-Way High Pressure Explosion Ball Valve

Mudah Dipasang

Kecil dan ringan, mudah dibongkar dan diselenggara. Mereka boleh dipasang di mana-mana kedudukan.

Three-Piece Ball Valve

Reka Bentuk Padat

Struktur ringkas dan padat. Tork operasi kecil. Bukaan berputar pantas 90 darjah

Electric Actuator Ball Valve

Persembahan bagus

Ciri-ciri aliran ialah garis lurus. Prestasi mengawal selia adalah baik.

Odl Electric PVC Plastic Ball Valve

Struktur tanpa pin

Sambungan antara plat rama-rama dan batang injap menggunakan struktur tanpa pin, mengatasi kemungkinan sebarang titik kebocoran dalaman.

Pneumatic Wafer Butterfly Valve

Jangka hayat yang panjang

Sfera luar injap rama-rama menggunakan bentuk sfera, meningkatkan prestasi pengedap dan memanjangkan hayat perkhidmatan injap. Membuka dan menutup di bawah tekanan lebih daripada 50000 kali masih kekal sifar kebocoran.

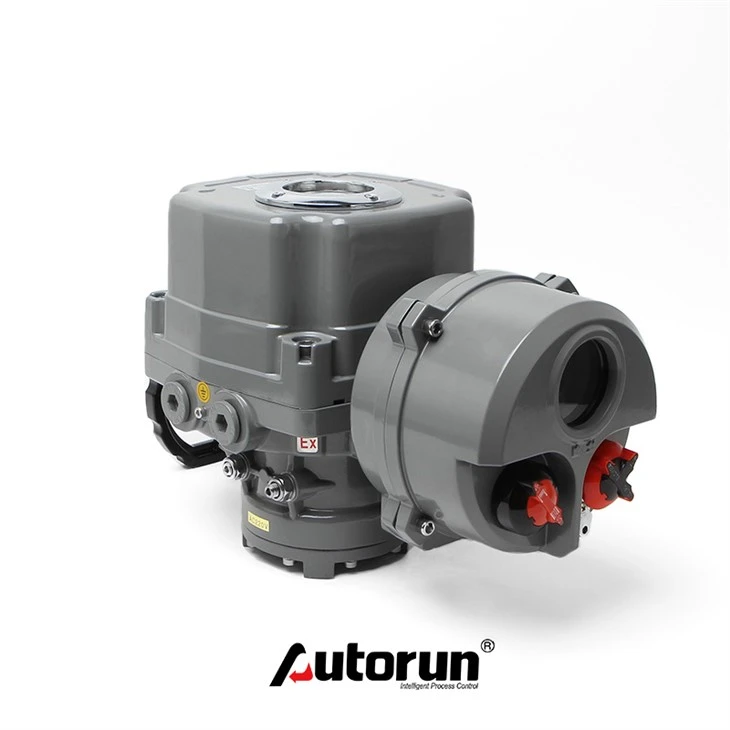

Electric Modulating Valve Actuator

Pengedap dua hala

Item pengedap boleh diganti. Pengedap sangat boleh dipercayai sehingga pengedap dua hala boleh dicapai.



Jenis Injap Rama-Rama Pneumatik

Injap Rama-rama Pneumatik Tempat Duduk Tunggal

Injap rama-rama pneumatik kerusi tunggal adalah jenis injap jenis ini yang paling biasa. Ia mempunyai cakera yang bergerak secara linear di atas pengedap pada tempat duduk. Reka bentuk ini bergantung pada penggerak untuk mengawal tekanan dan kadar aliran. Ia paling sesuai untuk mengawal aplikasi wap atau air tekanan rendah, kerana ia mempunyai kebolehlarasan yang terhad. Injap ini selalunya diperbuat daripada bahan tahan lama seperti keluli tahan karat dan aluminium, memastikan ia boleh menahan haus dari semasa ke semasa tanpa kehilangan prestasi atau kecekapan. Selain itu, gerakan linearnya memerlukan daya minimum untuk membuka dan menutup, menjadikannya mudah untuk beroperasi dengan berkesan dengan usaha atau penyelenggaraan yang minimum.

Injap Rama-rama Pneumatik Dua Duduk

Injap rama-rama pneumatik duduk dua mempunyai pengedap mudah alih tambahan yang dipasang di dalam rongga bersama dengan pengedap pertama. Lapisan perlindungan tambahan ini membolehkan peraturan tekanan dan kadar aliran yang tepat mengikut keutamaan pengguna. Kedua-dua pengedap berfungsi bersama untuk mengelakkan pergerakan atau kebocoran apabila injap ditutup, manakala tekanan masih boleh diselaraskan dengan mengetatkan salah satu pengedap. Reka bentuk ini juga menawarkan lebih kestabilan daripada injap tempat duduk tunggal dan bagus untuk aplikasi dengan julat suhu atau tekanan yang melampau. Ia biasanya diperbuat daripada bahan tahan lama seperti keluli tahan karat, memastikan ia boleh mengendalikan senario tekanan tinggi tanpa cepat haus.

Injap Rama-rama Pneumatik Triple Offset

Injap rama-rama pneumatik imbang tiga ialah jenis injap khusus yang digunakan dalam aplikasi tekanan tinggi. Reka bentuk ini menampilkan cakera offset dengan tiga pengedap, membolehkan ia kekal tertutup rapat walaupun berhadapan dengan tekanan atau perubahan suhu yang melampau. Geometri unik injap offset tiga membolehkan ia mengendalikan keadaan yang sengit tanpa terdedah kepada kebocoran atau kerosakan. Selain itu, injap ini memerlukan kurang penyelenggaraan dan prestasinya lebih konsisten daripada jenis injap lain. Ia merupakan pilihan yang bagus untuk mengendalikan operasi perindustrian tugas berat di mana ketepatan dan kebolehpercayaan adalah penting.

Injap Rama-rama Pneumatik Berprestasi Tinggi

Injap rama-rama pneumatik berprestasi tinggi direka untuk ketahanan dan kebolehpercayaan yang unggul dalam aplikasi yang menuntut. Menampilkan pengedap khusus yang boleh mengendalikan keadaan tekanan tinggi tanpa kebocoran, injap ini merupakan pilihan terbaik untuk operasi dengan julat suhu atau tekanan yang melampau. Keupayaan pengedap ketat injap juga mengurangkan risiko tumpahan bahan berbahaya, memastikan keselamatan pekerja dalam persekitaran berbahaya. Dengan reka bentuk unggul mereka, injap rama-rama pneumatik berprestasi tinggi boleh bertahan beberapa kali lebih lama daripada injap biasa sambil tetap memberikan kawalan yang tepat ke atas kadar aliran dan tekanan proses.



Komponen Injap Rama-rama Pneumatik



Badan

Badan adalah bahagian yang memegang semua bahagian lain injap rama-rama pneumatik. Badan diperbuat daripada bahan logam yang sangat kuat seperti keluli karbon dan keluli tahan karat untuk memastikan kekuatan tinggi. Walau bagaimanapun, terdapat kategori khas injap ini yang diperbuat daripada bahan plastik sepenuhnya. Badan mengandungi lubang untuk memegang bolt yang digunakan untuk menyambung injap ke paip.

Penggerak pneumatik

Ini adalah bahagian yang menyediakan tork yang digunakan untuk membuka dan menutup injap. Penggerak disambungkan ke cakera injap melalui batang. Apabila penggerak memutarkan batang, cakera berputar serentak membenarkan atau menyekat aliran bendalir.

Batang

Ini adalah bahagian injap rama-rama pneumatik yang menghubungkan cakera injap dan penggerak. Batang membantu menghantar tork dari penggerak ke cakera untuk membuat injap terbuka atau tertutup.

Cakera

Ini adalah komponen injap rama-rama pneumatik yang bertanggungjawab untuk memulakan dan menghentikan aliran bendalir.

tempat duduk

Komponen ini membantu mengelakkan kebocoran bendalir apabila injap ditutup. Tempat duduk berfungsi untuk menyediakan permukaan tempat duduk cakera apabila injap ditutup.

Gasket

Ini adalah komponen yang diletakkan di antara paip dan permukaan mengawan injap untuk mengelakkan kebocoran bendalir antara sambungan. Gasket diperbuat daripada bahan yang berbeza bergantung pada suhu kerja dan jenis bendalir.



Sijil kami
201903131647139906681
CE EX untuk penggerak injap
201904150943378510703
ISO9001:2015
201903131647398225081
ODL OHQ CE
201903131650059492132
SIL-3 untuk penggerak injap 01




Kilang Kami
20230913160246b8e3bf8d70564e319a890378eb55a5c2
2023091317424213d4eb8020e6402082f123c265716487
20230913160302115959621de240e5a2378f1ea9e0f347
202309131743179651752a3dcd41669ce47c229ad69e08



Panduan Terbaik untuk Injap Rama-rama Pneumatik

S: Apakah ciri-ciri struktur injap rama-rama pneumatik?

J: Penggerak pneumatik menggunakan penggerak pneumatik AT gaya baharu, dengan jenis dua lakonan dan satu lakonan (reposisi spring), didorong oleh gear dan rak dengan kebolehpercayaan yang tinggi. injap berdiameter besar digerakkan oleh penggerak pneumatik AW dalam cara pengekstrakan tarik, dengan struktur yang munasabah dan tork keluaran yang besar serta jenis dua tindakan dan satu tindakan (reposisi spring).

S: Di manakah anda boleh mencari injap rama-rama?

A: Injap rama-rama ringan kebanyakannya terdapat dalam talian air dan perkhidmatan kawalan air yang boleh diminum. Injap ringan lain seperti injap rama-rama PVC boleh digunakan untuk akuarium dan sistem pemercik. Beberapa injap rama-rama am juga bertujuan untuk kawalan aliran bahan api.

S: Berapa kerapkah injap rama-rama pneumatik perlu diservis?

J: Frekuensi bergantung pada jenis, saiz dan penggunaan injap. Secara amnya, kebanyakan injap hendaklah diperiksa sekurang-kurangnya sekali setahun. Keekuenan bergantung pada jenis, saiz dan penggunaan injap. Secara umum, kebanyakan injap perlu diperiksa sekurang-kurangnya sekali setahun.

S: Berapa lama injap rama-rama pneumatik bertahan?

A: Injap rama-rama pneumatik boleh bertahan 10 tahun hingga lebih 100 tahun. Ini bergantung pada cara ia diselenggara, jenis ia dibuat, dan kekerapan ia digunakan.

S: Bagaimana untuk membuka atau menutup injap rama-rama pneumatik?

A: Pusingkan pemegang separuh untuk membuka injap. Untuk menutup injap, putar pemegangnya berserenjang dengan batang.

S: Apakah faedah menggunakan injap rama-rama pneumatik?

J: Injap rama-rama menawarkan faedah yang hebat berbanding jenis injap lain, termasuk reka bentuk padat, keberkesanan kos dan fleksibilitinya. Injap ini kecil dan ringan namun sangat cekap apabila mengawal kadar aliran. Mereka juga memerlukan penyelenggaraan yang minimum kerana pengedap boleh laras yang meningkatkan ketepatannya apabila mengawal aliran. Tambahan pula, injap rama-rama agak mudah untuk dipasang dan dikendalikan, menjadikannya penyelesaian ideal untuk pelbagai aplikasi dalam pelbagai industri seperti pembuatan peralatan pertanian dan pengeluaran minyak. Selain itu, ia boleh dikonfigurasikan dengan pelbagai peringkat kawalan tekanan bergantung pada jenis injap dan pemasangan, menawarkan faedah selanjutnya dari sudut operasi.

S: Apakah jenis industri yang menggunakan injap rama-rama?

A: Injap rama-rama adalah penyelesaian yang serba boleh, tahan lama dan kos efektif untuk pelbagai industri. Dalam industri kimia, injap rama-rama pneumatik digunakan untuk mengawal aliran proses dan mengawal suhu, tekanan, dan pembolehubah lain. Dalam industri pemprosesan makanan, ia digunakan untuk memastikan pembungkusan produk yang selamat. Mereka juga digunakan secara meluas dalam aplikasi penyaman udara industri seperti menara penyejuk dan sistem pemulihan haba. Industri lain yang menggunakan injap ini termasuk loji kuasa, kilang penapisan minyak, kemudahan pembuatan, sistem HVAC dan farmaseutikal.

S: Adakah terdapat saiz dan reka bentuk yang berbeza untuk injap rama-rama?

A: Injap rama-rama boleh didapati dalam pelbagai saiz dan reka bentuk untuk memenuhi keperluan industri yang berbeza. Injap rama-rama standard terdapat dalam saiz antara 2-inci injap rama-rama sehingga 80 inci. Terdapat juga jenis khusus seperti port penuh, kapasiti tinggi dan tork rendah yang menyediakan penyelesaian untuk aplikasi unik. Injap ini juga boleh dibuat daripada bahan yang berbeza seperti besi tuang, keluli tahan karat dan PVC bergantung pada aplikasi yang akan digunakan. Selain itu, jenis injap rama-rama tertentu direka bentuk dengan komponen pemangkasan boleh laras yang membolehkannya berfungsi dengan lebih baik dalam keadaan tertentu seperti tahap suhu atau tekanan yang lebih tinggi.

S: Apa yang perlu dipertimbangkan semasa memilih injap rama-rama?

A: Jenis Bendalir
Langkah seterusnya ialah mengenal pasti jenis cecair atau bahan yang diedarkan melalui sistem. Injap rama-rama biasanya boleh mengendalikan gas dan cecair; bagaimanapun, ia tidak dapat menampung pepejal pukal. Ketahui ciri-ciri media. Ia mungkin menghakis, yang bermaksud ia memerlukan badan injap diperbuat daripada keluli tahan karat serta cakera. Tetapi, anda boleh menggunakan keluli karbon atau aloi yang lebih murah untuk cecair biasa seperti air.
Sebaik sahaja anda mengetahui jenis cecair, anda akan memilih mod operasi yang injap akan beroperasi. Pengilang dan pembekal biasanya mempunyai pelbagai pilihan dalam hal ini.
Pilihan akan berdasarkan pada kawasan injap, penggunaannya, harga, dan kekerapan anda mesti mematikan dan menghidupkan injap. Mod Pemasangan
Kemudian, ketahui sama ada anda perlu membebibir injap pada kedua-dua hujung atau jika anda perlu mengimpalnya atau skru di antara dua paip.
Sebaik sahaja anda telah mengumpulkan maklumat ini, anda akan dapat mengenal pasti spesifikasi teknikal untuk injap rama-rama yang anda pasang sebagai sejajar dengan pengilang atau pembekal.
Kapasiti
Kapasiti ialah kadar aliran atau kadar yang boleh dilalui oleh bahan. Ini juga termasuk keselamatan keupayaan tekanan dalaman untuk injap. Pastikan anda mengesahkan spesifikasi untuk injap rama-rama untuk memastikan anda membeli injap yang sesuai untuk keperluan sistem anda.
Tahap Ketepatan
Setiap injap yang dikeluarkan oleh syarikat mempunyai spesifikasi yang menentukan kuantiti atau isipadu kebocoran. Ia juga menentukan spesifikasi tutup, panjang laluan dan jumlah bendalir yang boleh disimpan apabila dibuka sepenuhnya.
Kehidupan Operasi
Biasanya, anda akan menemui hayat operasi injap dalam helaian spesifikasinya. Secara umum, injap rama-rama menawarkan keperluan penyelenggaraan yang lebih rendah dan masih menyediakan penutupan yang ketat dan bebas gelembung.
Kejatuhan tekanan
Penurunan tekanan adalah aspek penting untuk dipertimbangkan apabila memilih injap yang sesuai untuk memenuhi keperluan khusus anda. Ia mentakrifkan variasi tekanan antara alur keluar dan salur masuk injap rama-rama.

S: Bagaimana untuk mengekalkan injap rama-rama pneumatik?

J: ●Pastikan keadaan kerja dan persekitaran memenuhi keperluan yang ditetapkan. Ambil langkah berjaga-jaga untuk mengelakkan kemasukan bendasing seperti air dan minyak ke dalam penggerak atau injap, kerana ia boleh mengurangkan jangka hayat injap. Penyelenggaraan tetap adalah penting, termasuk penambahan minyak pelincir dan penyingkiran kotoran dan habuk permukaan.
●Semasa pemasangan, ikut kaedah sambungan yang sesuai untuk memasang injap terus ke saluran paip. Dalam kebanyakan kes, ia boleh diletakkan di mana-mana kedudukan dalam saluran paip tetapi harus mudah diakses untuk penyelenggaraan. Ambil perhatian bahawa apabila menggunakan injap tutup, aliran sederhana harus diarahkan ke atas dari cakera injap menegak.
●Apabila menggunakan injap rama-rama pneumatik, ambil perhatian bahawa ia sepatutnya hanya dibuka sepenuhnya atau ditutup sepenuhnya. Percubaan untuk menggunakannya untuk pelarasan kadar aliran boleh menyebabkan hakisan dan peningkatan kehausan permukaan pengedap.
●Jika berlaku pembongkaran, berhati-hati untuk melindungi permukaan pengedap badan injap daripada kerosakan yang disebabkan oleh perlanggaran atau calar. Jika timbul sebarang isu yang tidak normal, menghalang operasi biasa, matikan bekalan udara dan medium untuk mengenal pasti punca. Injap boleh digunakan semula selepas ujian berjaya.
●Apabila membuka dan menutup injap rama-rama pneumatik, gunakan roda tangan. Elakkan menggunakan tuil atau alatan lain untuk mengelakkan kerosakan injap. Putar roda tangan mengikut arah jam untuk menutup injap dan lawan jam untuk membukanya.
●Untuk penyimpanan jangka panjang, pastikan injap disimpan di lokasi yang berventilasi baik dan kering. Apabila menyimpan injap rama-rama pneumatik, tutup dan sekat kedua-dua hujung laluan untuk mengelakkan kerosakan yang disebabkan oleh kelembapan atau pendedahan berpanjangan kepada unsur-unsur.

Kami dikenali sebagai salah satu pengeluar dan pembekal injap rama-rama pneumatik yang paling profesional di China, menyediakan produk berkualiti tinggi dengan harga yang kompetitif. Sila bebas untuk membeli injap rama-rama pneumatik tahan lama dalam stok di sini dari kilang kami. Untuk senarai harga dan sebut harga, hubungi kami.
